固定式掃描器IVY-8060系列裝配指南

IVY-8060二維掃描引擎可以通過反面的兩顆螺絲來固定，螺絲規格M3，能所入產品的長度4mm

產品裝入設備，設備上沒有玻璃窗口，請參考下面圖紙，設備的外殼不能夠進入我們產品的這40度的發射角，否則會擋住我們產品的拍照角度而影響讀碼性能：

如果設備上需要安裝玻璃窗，請參考下面兩種方式來做設計，避免玻璃窗導致的反射從而影響產品的性能：

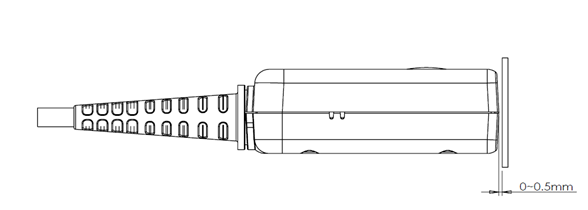

1.緊貼窗口

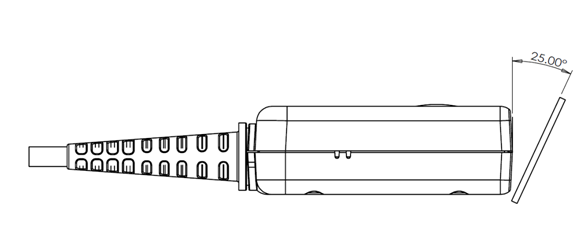

2. 如下圖所示，玻璃窗跟掃描器的角度達到25度左右：
