?？抵悄茏x碼器/工業相機助力PCB板不良品檢測

方案背景

一、需求描述：

1、檢測PCB板上焊錫膏的缺陷，即檢測焊錫膏覆蓋面積；

2、原本采用面陣相機+二維運動機械臂的方式拍攝，拍攝時銅板靜止而相機運動；肉眼檢測，無法存圖，需要增加自動識別、數據統計和存儲圖片功能；

3、圖片需要存儲兩年，不壓縮的情況下需要大空間的硬盤來存儲；所以需要增加圖像壓縮功能，輸出JPG格式的圖片，并按照生產批次號建立索引，以方便查找。

二、技術要求：

1、銅板尺寸約260*80mm，上面約400個檢測點，均涂布焊錫膏；

2、焊錫膏尺寸在1mm*1mm左右。

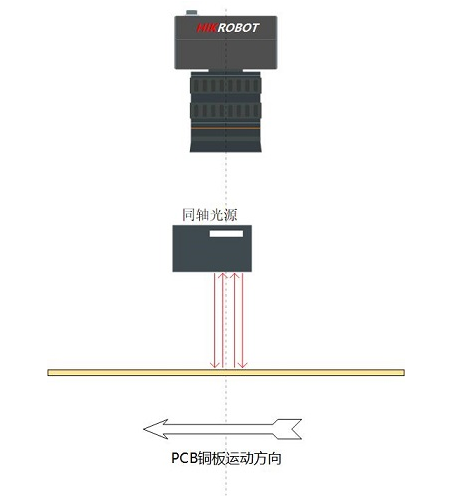

方案架構

方案優勢

1、精準識別：準確識別錫膏點的面積、X軸偏移、Y軸偏移；

2、統計分析：統計PCB板上不同定義區域的不良分布，針對性的改善工藝；

3、快速高效：銅板運動速度1m/s，在每個工位上停留時間為10s，初步計算相機工作在25k行頻左右，圖像處理則可以用10s完成；

4、功能齊全：增加自動識別、數據統計和存儲圖片功能。

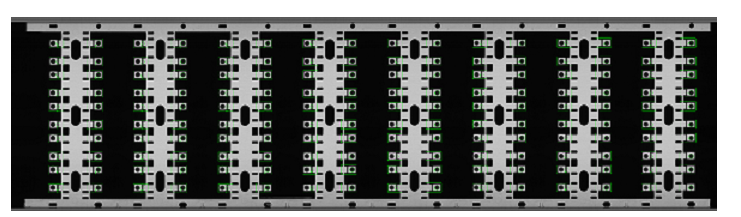

PCB板不良品檢測效果

     廣州艾韋迅科技是?？低暺煜碌暮？禉C器人HikRobot?？抵悄茏x碼器/工業相機經銷商，供應?？祾呙铇孖D2000、ID3000、ID5000、ID6000等系列全部型號，海康威視讀碼器同時為 為電子、物流、FPD顯示屏、半導體、汽車制造等領域提供專業機器視覺解決方案，?？?a href="http://www.tjxcdl.com/tiaoma_dutou/" target="_blank" >工業讀碼器助力用戶快速準確實現工業自動化。
